PHG-22TD-1111-C
二入二出 4~20mA信號輸入 4~20mA信號輸出
-
通道數：
二進二出
-
輸入：
4-20mA(HART)
-
輸出：
4-20mA(HART)
模擬量輸入（出）信號隔離器
二入二出
輸入: 4~20mA (HART數字信號)
輸出: 4~20mA (HART數字信號)
概述
模擬量輸出信號隔離器，可實現將4~20mA直流信號經隔離、轉換為4~20mA信號輸出，輸入、輸出參數可根據用戶需求定制。
支持HART數字信號雙向通訊，選型時需在型號后加HART。
支持HART數字信號雙向通訊，選型時需在型號后加HART。

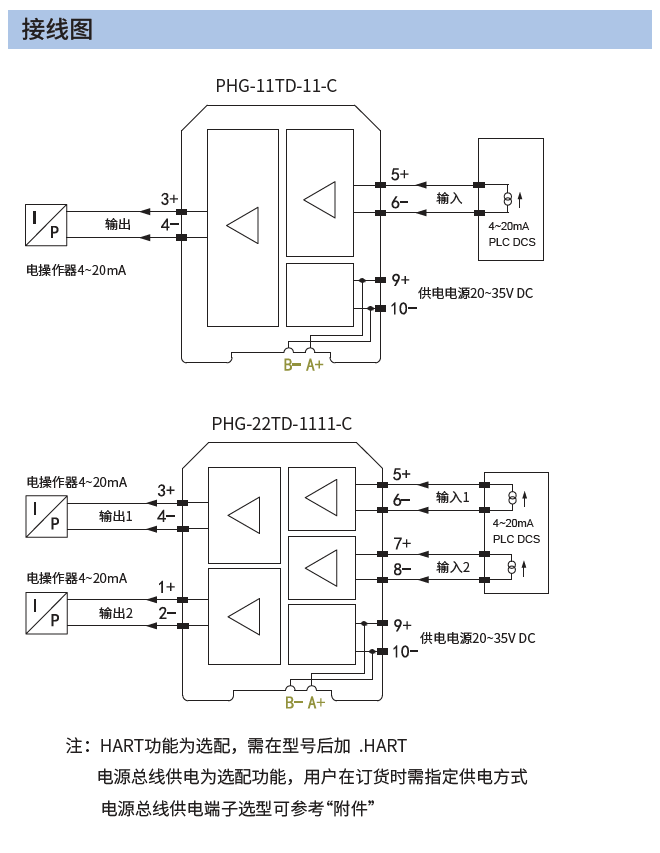

該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 4~20mA, 支持HART數字信號 （選配） |
|---|---|
| 輸入阻抗 | ≤100Ω |
| 輸出信號 | 4~20mA, 支持HART數字信號（選配） |
| 負載電阻 | ≤800Ω |
| 供電電壓 | 18-35V DC， 功耗 < 2.0W |
| LED指示燈 | 綠色：電源指示 |
| 輸出精度 | 0.1%F.S（典型值：0.05%F.S） |
| 響應時間 | 5ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | ≥2000V AC/min （輸入/輸出/電源間） |
| 絕緣電阻 | ≥100MΩ （500V DC）(輸入/輸出/電源間） |
| 電磁性兼容 | GB/T 18268 （IEC 61326-1） |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 閥門定位器，電氣轉換器 |

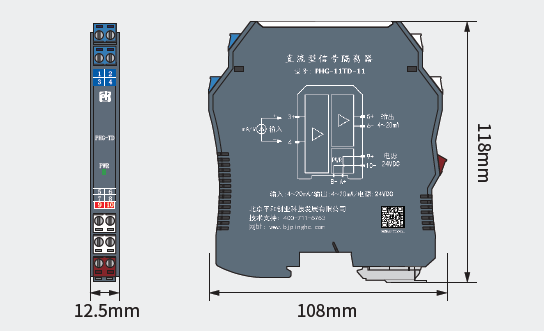

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
