PHG-12TZ-466
一入二出 熱電阻Pt100輸入 熱電阻1:1輸出
-
通道數：
一進二出
-
輸入：
熱電阻Pt100
-
輸出：
熱電阻1:1
熱電阻輸入信號隔離器
一入二出
輸入：熱電阻Pt100
輸出：熱電阻1:1
概述
熱電阻輸入溫度變送器，可將熱電阻(RTD)Pt100信號1:1傳送送輸出，用于驅動負載。可智能組態, 熱電阻的實際量程范圍可通過計算機軟件進行設定。具有斷線報警功能和超出量程范圍報警功能。
熱電阻輸入溫度變送器，可將熱電阻(RTD)Pt100信號1:1傳送送輸出，用于驅動負載。可智能組態, 熱電阻的實際量程范圍可通過計算機軟件進行設定。具有斷線報警功能和超出量程范圍報警功能。
該產品需獨立供電，電源、輸入、輸出三瑞隔離。
| 輸入信號 | 熱電阻Pt100 |
|---|---|
| 信號范圍 | 對應熱電阻的測量范圍 |
| 量程范圍 | -200℃~850℃ |
| 輸出信號 | 熱電阻Pt100 （輸入信號1:1） |
| 供電電壓 | 18~35V DC， 功耗 <1.4W (24V DC供電時） |
| LED指示燈 |
綠色：電源指示 短路報警：ALM紅色燈長亮 斷路報警：ALM紅色燈閃爍 |
| 輸出精度 | 0.1%F.S/℃ |
| 溫度漂移 | 0.01%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | ≥2000V AC/min （輸入/輸出/電源間） |
| 絕緣電阻 | ≥100MΩ （500V DC）(輸入/輸出/電源間） |
| 電磁兼容性 | GB/T 18268 (IEC 61326-1) |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |

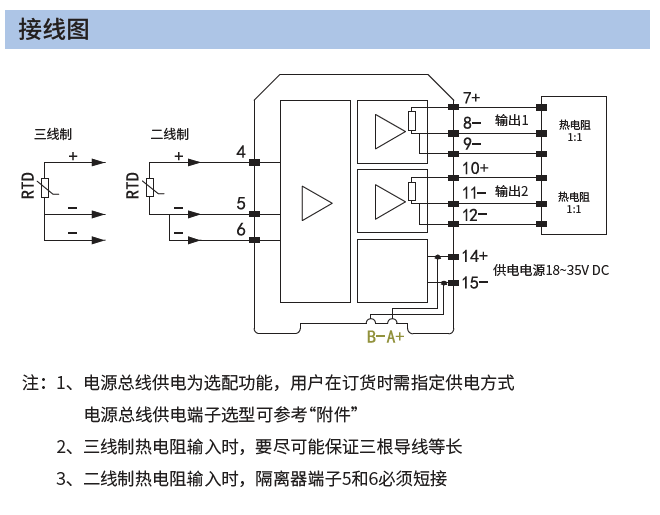

| 適用的現場設備 | 二線制或三線制熱電阻Pt100 |

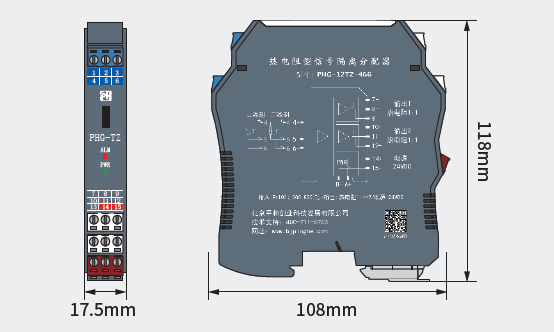

| 外形尺寸 | 厚17.5mm×寬108mm×高118mm |
