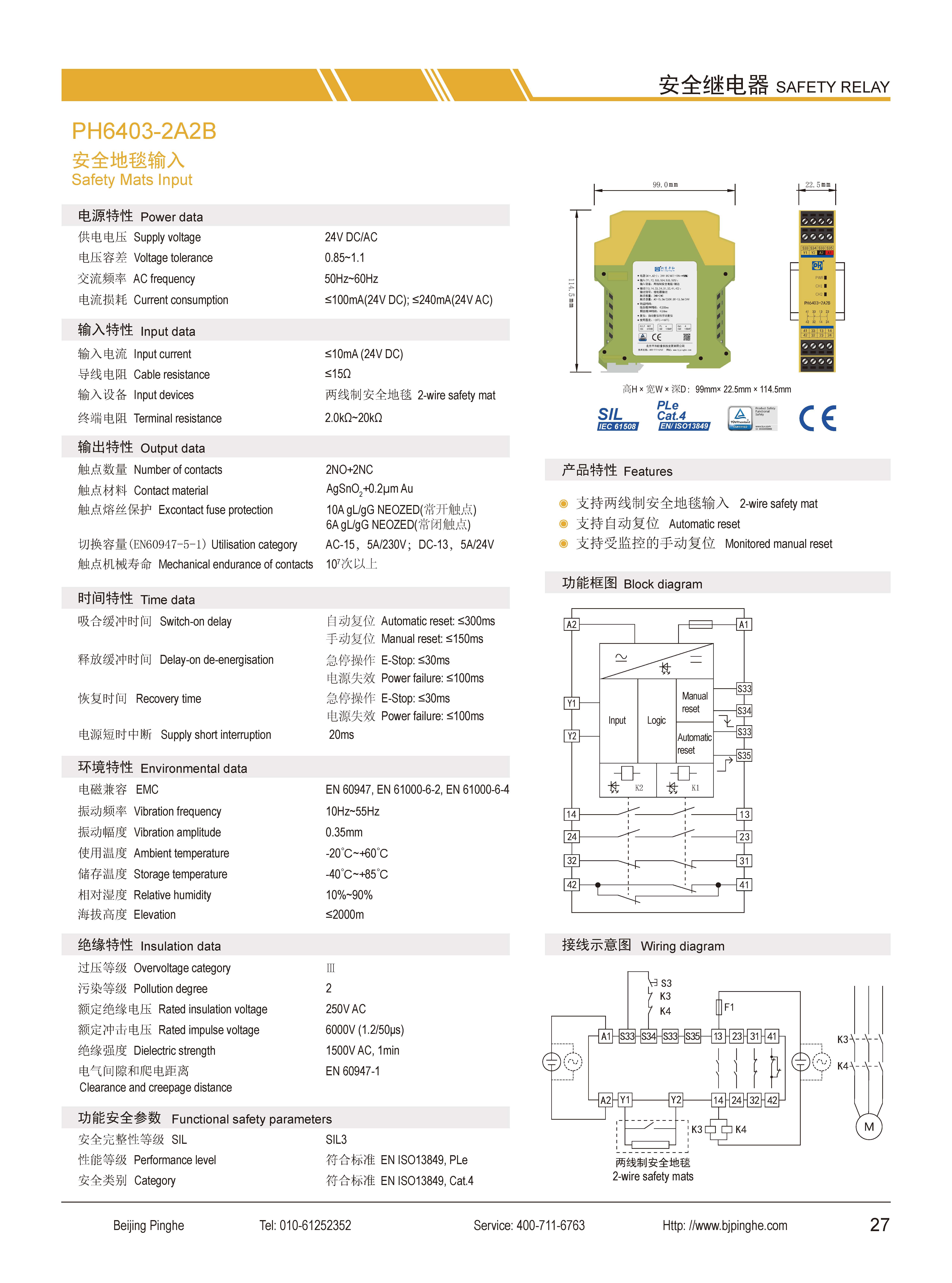

PH6403-2A2B
PH6403-2A2B是一款安全繼電器控制模塊，適用于兩線制安全地毯輸入，具有2路常開(NO)安全輸出觸點和2路常閉(NC)輔助輸出觸點的安全繼電器。它支持手動或自動復位，并具有復位按鈕監控功能。
PH6403-2A2B
安全地毯輸入
產品特性
支持兩線制安全地毯輸入
支持自動復位
支持兩線制安全地毯輸入
支持自動復位
支持受監控的手動復位
| 供電電壓 |
24V DC/AC
|
|---|---|
| 電壓容差 |
0.85~1.1
|
| 交流頻率 |
50Hz~60Hz
|
| 電流損耗 | ≤100mA(24V DC); ≤240mA(24V AC) |
| 輸入電流 |
≤10mA (24V DC)
|
| 導線電阻 | ≤15Ω |
| 輸入設備 |
兩線制安全地毯
|
| 終端電阻 | 2.0KΩ~2OKΩ |
| 觸點數量 |
2NO+2NC
|
| 觸點材料 |
AgSnO,+0.2μm Au
|
| 觸點熔絲保護 |
10AgL/gG NEOZED(NO)(常開觸點);
6AgL/gG NEOZED(NC)(常閉觸點)
|
| 切換容量(EN60947-5-1) | AC-15，5A/230V;DC-13,5A/24V |
| 觸點機械壽命 | 10^7次以上 |
| 吸合緩沖時間 |
自動復位≤300ms 手動復位≤150ms |
| 釋放緩沖時間 |
急停操作≤30ms
電源失效≤100ms
|
| 恢復時間 |
急停操作≤30ms
電源失效≤100ms
|
| 電源短時中斷 | 20ms |
| 電磁兼容 | EN 60947, EN 61000-6-2,EN 61000-6-4 |
| 振動頻率 | 10Hz~55Hz |
| 振動幅度 | 0.35mm |
| 使用溫度 | -20℃~+60℃ |
| 儲存溫度 | -40℃~+85℃ |
| 相對濕度 | 10%~90% |
| 海拔高度 | ≤2000m |
| 過壓等級 | Ⅲ |
| 污染等級 |
2
|
| 額定絕緣電壓 | 250V AC |
| 額定沖擊電壓 | 6000V (1.2/50us) |
| 絕緣強度 |
1500V AC, 1min
|
| 電氣間隙和爬電距離 |
EN 60947-1
|
| 額定沖擊電壓 |
6000V (1.2/50us)
|
| 絕緣強度 |
1500V AC, 1min
|
| 電氣間隙和爬電距離 |
EN 60947-1
|
| 安全完整性等級 |
SIL3
|
| 性能等級 |
符合標準ENISO13849,PLe
|
| 安全類別 |
符合標準EN ISO13849,Cat.4
|
