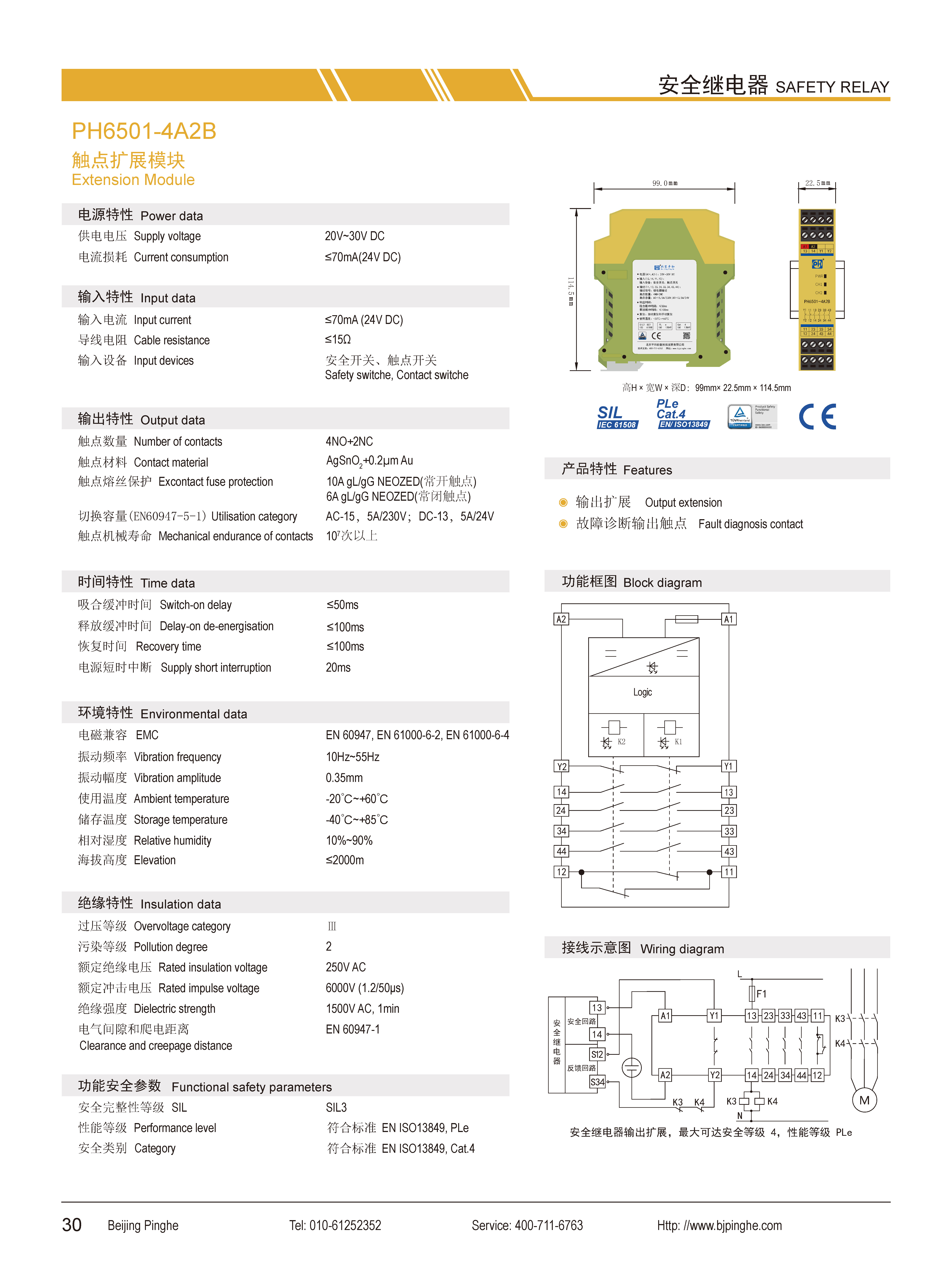

PH6501-4A2B
PH6501-4A2B是一款安全繼電器輸出擴展模塊，它接收現場的安全開關信號，并擴展為4路常開(NO)安全輸出觸點和2路常閉(NC)輔助輸出觸點，2路輔助觸點可分別用于輸出狀態指示及故障反饋。
PH6501-4A2B
觸點擴展模塊
產品特性
輸出擴展
輸出擴展
故障診斷輸出觸點
| 供電電壓 | 20V~30V DC |
|---|---|
| 電流損耗 | ≤70mA(24V DC) |
| 輸入電流 | ≤70mA (24V DC) |
| 導線電阻 | ≤15Ω |
| 輸入設備 | 安全開關、觸點開關 |
| 觸點數量 | 4NO+2NC |
| 觸點材料 | AgSnO,+0.2μm Au |
| 觸點熔絲保護 |
10AgL/gG NEOZED(NO)(常開觸點);
6AgL/gG NEOZED(NC)(常閉觸點)
|
| 切換容量(EN60947-5-1) | AC-15,5A/230V;DC-13,5A/24V |
| 觸點機械壽命 | 10^7 次以上 |
| 吸合緩沖時間 | ≤50ms |
| 釋放緩沖時間 | ≤100ms |
| 恢復時間 | ≤100ms |
| 電源短時中斷 | 20ms |
| 電磁兼容 | EN 60947, EN 61000-6-2,EN 61000-6-4 |
| 振動頻率 | 10Hz~55Hz |
| 振動幅度 | 0.35mm |
| 使用溫度 | -20℃~+60℃ |
| 儲存溫度 | -40℃~+85℃ |
| 相對濕度 | 10%~90% |
| 海拔高度 | ≤2000m |
| 過壓等級 | Ⅲ |
| 污染等級 | 2 |
| 額定絕緣電壓 | 250V AC |
| 額定沖擊電壓 | 6000V (1.2/50us) |
| 絕緣強度 | 1500V AC, 1min |
| 電氣間隙和爬電距離 | EN 60947-1 |
| 安全完整性等級 | SIL3 |
| 性能等級 | 符合標準EN ISO13849,PLe |
| 安全類別 | 符合標準EN ISO13849,Cat.4 |
