PHG-12TE+
一入二出 二，三線制變送器或電流源4~20mA輸入 直流信號輸出
-
通道數：
一進二出
-
輸入：
二，三線制變送器或電流源4~20mA
-
輸出：
直流信號
模擬量輸入信號隔離器
一入二出
輸入: 二、三線制變送器或電流源4~20mA信號
輸出: 直流信號
概述
電涌保護型模擬量輸入信號隔離器，可實現將二、三線制4~20mA或電流源信號經隔離器轉換為電流或電壓信號輸出，輸出參數可根據用戶需求定制。
一入二出
輸入: 二、三線制變送器或電流源4~20mA信號
輸出: 直流信號
電涌保護型模擬量輸入信號隔離器，可實現將二、三線制4~20mA或電流源信號經隔離器轉換為電流或電壓信號輸出，輸出參數可根據用戶需求定制。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 二，三線制變送器或電流源4~20mA |
|---|---|
| 配電電壓 | ≥18V |
| 輸入阻抗 | ≤100Ω |
| 輸出信號 | 直流信號 （電流/電壓） |
| 負載電阻 |
電流型負載電阻≤500Ω
電壓型負載電阻<5mA
|
| 電涌保護特性 |
標稱放電電流In（ 8/20μs）：6kA
電壓保護水平Up（8/20μs）：60V（線對線）
電壓保護水平Up（8/20μs）：600V（線對地）
依據標準：GB/T 18802.21-2016(等同IEC61643-21：2012)
|
| 供電電壓 | 18~35V DC，功耗：電流輸出 <1.8W; 電壓輸出 <1W |
| LED指示燈 | 綠色：電源指示 |
| 輸出精度 | 0.1%F.S （典型值： 0.05%F.S） |
| 響應時間 | 5ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | ≥2000V AC/min （輸入/輸出/電源間） |
| 絕緣電阻 | ≥100MΩ （500V DC）(輸入/輸出/電源間） |
| 電磁兼容性 | GB/T 18268 (IEC 61326-1) |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 二，三線制變送器或電流源 |

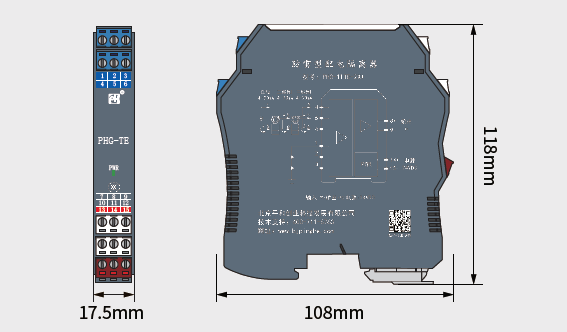

| 外形尺寸 | 厚17.5mm×寬108mm×高118mm |
