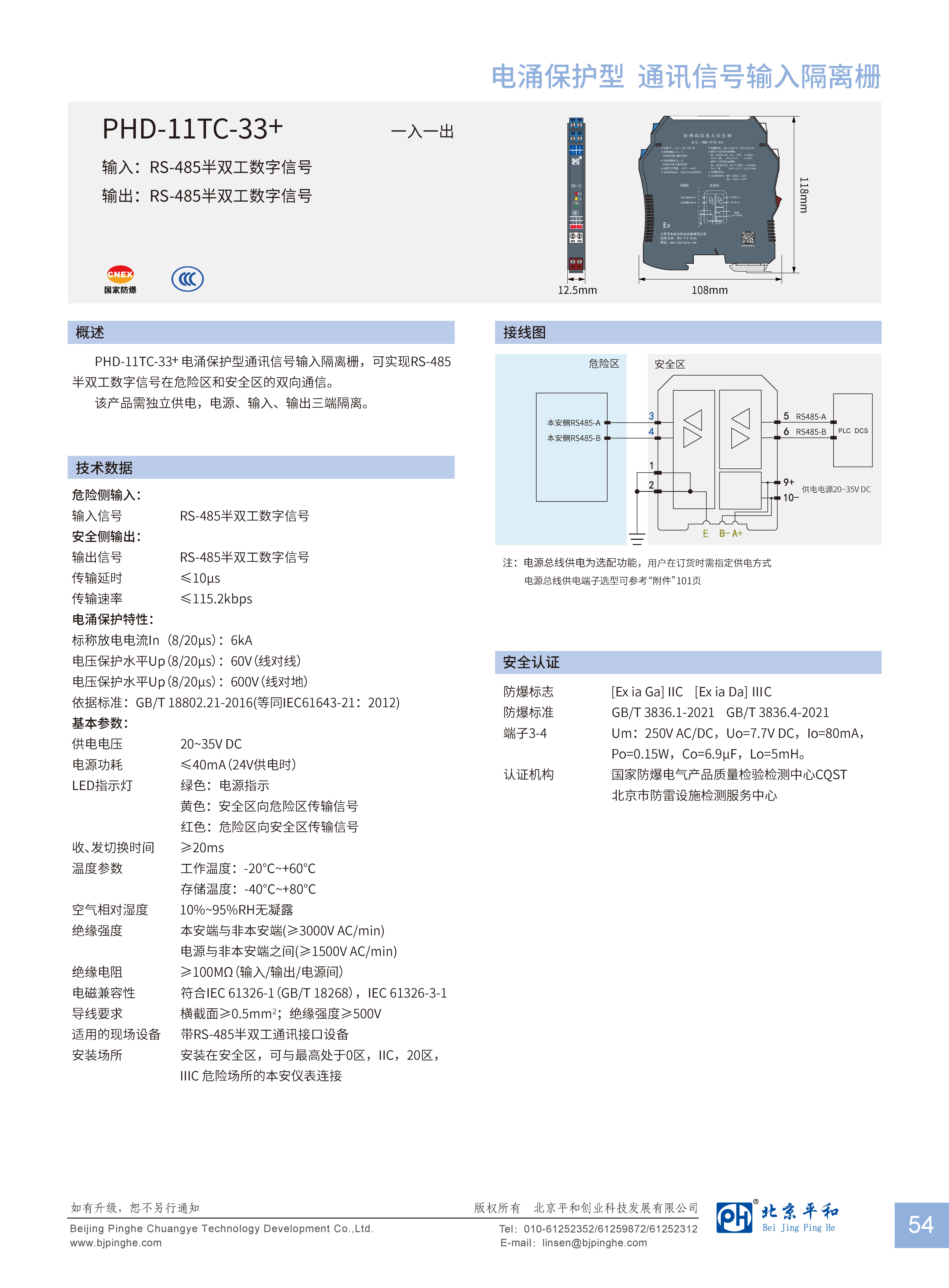

PHD-11TC-33+
一入一出 RS485半雙工輸入 隔離式安全柵
-
通道數：
一進一出
-
輸入：
RS-485半雙工
-
輸出：
RS-485半雙工
通訊信號輸入隔離柵
一入一出
輸入：RS-485半雙工數字信號
輸出：RS-485半雙工數字信號
概述
PHD-11TC-33+電涌保護型通訊信號輸入隔離柵，可實現RS-485半雙工數字信號在危險區和安全區的雙向通信。
PHD-11TC-33+電涌保護型通訊信號輸入隔離柵，可實現RS-485半雙工數字信號在危險區和安全區的雙向通信。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 |
RS-485半雙工數字信號
|
|---|---|
| 安全側輸出 |
輸出信號 RS-485半雙工數字信號
傳輸延時 ≤10μs
傳輸速率 ≤115.2kbps
|
| 電涌保護特性 |
標稱放電電流In（ 8/20μs）：6kA
電壓保護水平Up（8/20μs）：60V（線對線）
電壓保護水平Up（8/20μs）：600V（線對地）
依據標準：GB/T 18802.21-2016(等同IEC61643-21：2012)
|
| 供電電壓 | 18~35V DC， 功耗≤40mA（24V供電時） |
| LED指示燈 |
綠色：電源指示
黃色：安全區向危險區傳輸信號
紅色：危險區向安全區傳輸信號
|
| 收、發切換時間 | ≥20ms |
| 溫度參數 |
工作溫度：-20℃~+60℃
存儲溫度：-40℃~+80℃
|
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 |
本安端與非本安端(≥3000V AC/min)
電源與非本安端之間(≥1500V AC/min)
|
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 電磁兼容性 | 符合IEC 61326-1（GB/T 18268），IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2；絕緣強度≥500V |
| 適用的現場設備 | 帶RS-485半雙工通訊接口設備 |
| 安裝場所 | 安裝在安全區，可與最高處于0區，IIC，20區，IIIC 危險場所的本安儀表連接 |

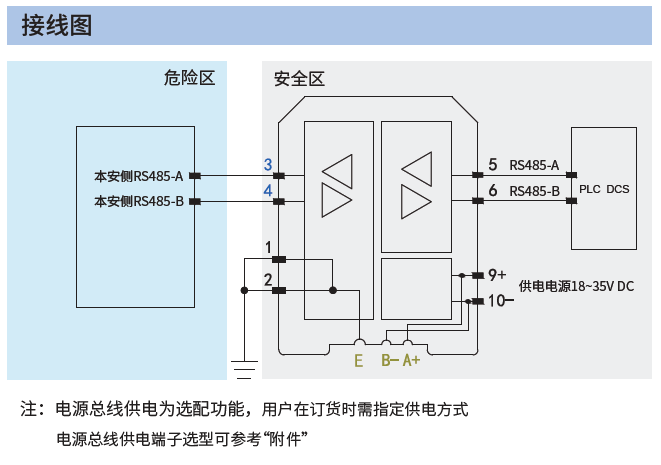

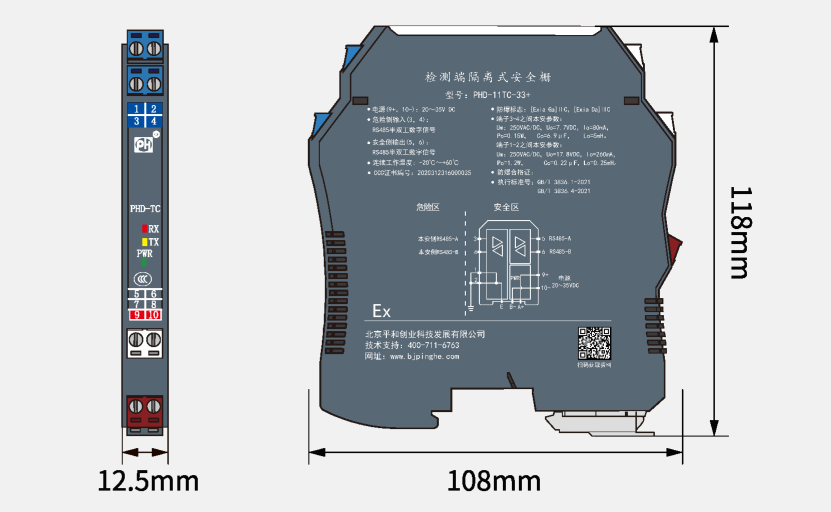

| 外形尺寸 | 厚12.5mmx寬108mmx高118mm |
| 防爆標志 | [Exia Ga] IIC [Exia Ga] III C |
| 防爆標準 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 認證參數(端子3-4之間) | Um=250V AC/DC, Uo=7.7V DC, Io=80mA, Po=0.15W, Co=6.9uF, Lo=5mH |
| 認證機構 |
國家防爆電氣產品質量檢驗檢測中心CQST 北京市防雷設施檢測服務中心 |
